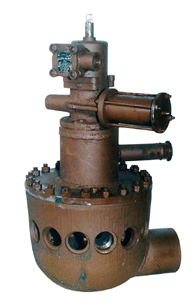

ПЕРЕКЛЮЧАТЕЛИ СКВАЖИН МНОГОХОДОВЫЕ (ПСМ)
|
Переключатели скважин
многоходовые (ПСМ) Ха 2.954.034 и Ха 2.954.008 предназначены для ручной и
автоматической установки скважин на замер. |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| |
Ха 2.954.034 |
Ха2.954.008 |
| Рабочее давление, МПа, не более |
4,0 |
4,0 |
| Диаметр входных патрубков, мм |
50 |
80 (50) |
| Диаметр общего выходного патрубка, мм |
100 |
150 |
| Количество подключаемых трубопроводов |
8 |
8,10,14 |
| Максимальный перепад давления между замерным и общим
трубопроводами, МПа, не более |
0,12 |
0,12 |
| Диаметр измерительного патрубка,мм |
50 |
80 |
| Напряжение питания датчика положения, В |
24 |
24 |
| Род тока |
постоянный |
постоянный |
| Диапазон температуры окружающей среды,оС |
от+5 до+50 |
от+5 до+50 |
| Относительная влажность окружающей среды при температуре
+20 оС,%, не более |
80 |
80 |
| Габаритные размеры ,мм, не более |
| диаметр |
501 |
570 |
| высота |
665 |
902 |
| Масса, кг, не более |
75 |
248 |
|
| Шифр ПСМ |
Обозначение
АГЗУ«Спутник» |
Диаметр присоед. труб, идущих от
скважины
|
Отличительные особенности ПСМ
|
| Ха2.954.034 |
АМ40-8-400КМ |
80 |
|
| Ха2.954.008 |
АМ40-14-400 |
80 |
Измерительный патрубок под задвижку с
присое-динительными патруб-ками на входе |
| Ха2.954.008-01 |
АМ40-10-400 |
75 |
Измерительный патрубок под задвижку |
| Ха2.954.008-02 |
АМ40-8-400 |
80 |
Измерительный патрубок под задвижку |
Ха2.954.008-03
|
АМ40-14-400 |
50 |
Измерительный патрубок под шаровой кран |
Ха2.954.008-04
|
АМ40-10-400 |
50 |
Измерительный патрубок под шаровой кран |
| Ха2.954.008-05 |
АМ40-14-400 |
80 |
Измерительный
патрубок под задвижку с присое-динительными патруб-ками на входе |
Ха2.954.008-06
|
АМ40-10-400 |
75 |
Измерительный патрубок под шаровой кран |
| Ха2.954.008-07 |
АМ40-8-400 |
80 |
Измерительный патрубок под шаровой кран |
| Ха2.954.008-08 |
АМ40-14-400 |
75 |
Измерительный патрубок под задвижку |
| Ха2.954.008-09 |
АМ40-10-400 |
80 |
Измерительный патрубок под шаровой кран |
|
