КЛАПАН
обратный поворотный
|
|

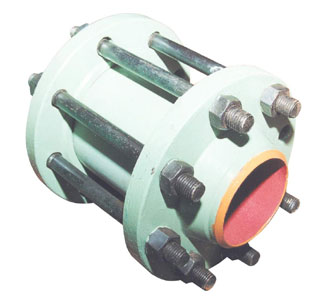

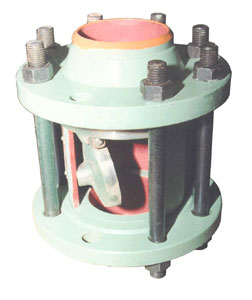

Клапан обратный поворотный
применяется для предотвращения обратного потока рабочей среды на трубопроводах,
транспортирующих продукцию нефтяных скважин. |
|
ПРИНЦИП РАБОТЫ
Клапаны устанавливаются на трубопроводах в
горизонтальном положении в соответствии с маркировкой «верх» на корпусе и
в вертикальном положении уплотнительной поверхностью захлопки вниз. При обоих
положениях клапана среда подается под захлопку согласно направлению стрелки на
патрубке клапана и проходит через клапан, поднимая захлопку. При появлении
обратного потока захлопка под действием собственной массы и среды опускается на
седло, предотвращая обратный поток. |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Давление рабочей среды,МПа, не более |
4,0 |
| Условный проход, мм, не более |
80; 50 |
| Направление подачи рабочей среды
соответствует направлению стрелки на корпусе клапана |
| Срок службы, лет, не менее |
10 |
| Наработка на отказ, час, не менее |
1000 |
| Габаритные размеры, мм |
225х195; (170х160) |
| Параметры рабочей среды |
| вязкость, м2/с, в пределах |
от 1х10-6 до 120х10-6 |
| парафины, % |
7 |
| серы по весу,%, не более |
7 |
| обводненность, %, до |
100 |
размер частиц механических примесей, мм,
не более |
5 |
| содержание газа в жидкости при давлении 1,6МПа,м3/м3
|
200 |
| температура, оС (К), в пределах |
от +5 (278) до +70(343) |
| содержание сероводорода, парциальное давление, МПа, не
более |
0,1 |
| Герметичность затвора и прокладных
соединений по ГОСТ 13252-75 |
|
