ЁМКОСТЬ СЕПАРАЦИОННАЯ
|
|
 |
Ёмкость сепарационная предназначена для отделения газа
от жидкости и дальнейшего их измерения.
Конструктивно ёмкость сепарационная состоит из гидроуклоной головки,
выполняющей основную функцию сепарации, верхней сепарационной и нижней
накопительной ёмкостей. Внутри емкостей имеются перегородки и направляющие полки.
Для улавливания инородных предметов имеется фильтр в виде перфорированной
перегородки в нижней ёмкости.
Для периодического удаления наполнившейся грязи в нижней части имеются два
отвода. |
|
 |

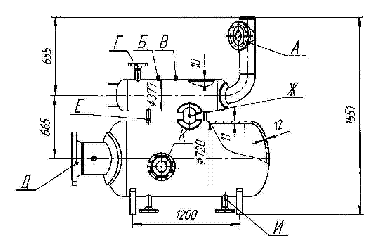

| ЭКСПЛИКАЦИЯ ШТУЦЕРОВ |
| Обозначение |
Ду, мм |
Ру,МПа |
Кол-во |
Наименование |
| А |
50 |
4,0 |
1 |
Вход нефти |
| Б |
15 |
4,0 |
1 |
Штуцер для манометра |
| В |
25 |
4,0 |
1 |
Штуцер сброса газа |
| Г |
50 |
4,0 |
1 |
Штуцер для предохранительного клапана |
| Д |
250 |
4,0 |
1 |
Смотровой люк |
| Е |
25 |
4,0 |
1 |
Сообщение между сосудами |
| Ж |
200 |
4,0 |
1 |
Сообщение между сосудами |
| И |
50 |
4,0 |
2 |
Штуцер отстоя |
| К |
80 |
4,0 |
1 |
Выход нефти |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Рабочая среда |
продукция скважин |
| Температура рабочей среды,оС |
от +5 до +70 |
| Давление,МПа рабочее |
4,0 |
| пробное |
5,0 |
| Ёмкость,л |
790 |
| Пропускная способность, м3/сут. |
400 |
| Газосодержание в нормальных условиях, м3/т |
75 |
| Температура стенки сосуда,оС |
от -30 до +100 |
|
|
Ёмкость изготавливается согласно требованиям "Правил
устройства и безопасной эксплуатации сосудов, работающих под давлением",
утверждённых Госгортехнадзором России и
ОСТ 26 - 291-94 " Сосуды и аппараты стальные сварные. Технические требования." |
Группа сосуда - 1 по ОСТ26 -291-94.
|
