БЛОК АППАРАТУРНЫЙ "ОЗНА-1"
|
|

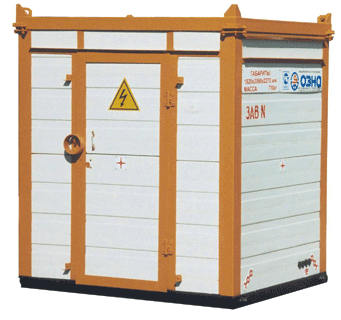

Блок аппаратурный "ОЗНА-1"
предназначен для размещения приборов КИПиА потребителя и шкафа электросилового управления.
В блоке аппаратурном "ОЗНА-1" размещены: шкаф КИП, шкаф электросиловой,
стол, светильник, обогреватель.
Предусмотрено управление освещением, вениляцией и отоплением блока
технологического с помощью установленных снаружи кнопочных выключателей
В комплект блока входит радиомачта высотой 3,8м. |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Климатические условия:
температура окружающего воздуха, 0С |
от -50 до +50 |
| Габаритные размеры, мм: |
| длина х ширина
х высота |
2240х2150х2300 |
| Масса, кг |
1088 |
| Основные параметры и размеры шкафа электросилового
управления: |
| Параметры источника питания: |
| Род тока |
переменный
трехфазный |
| Напряжение, В |
380 |
| Параметры цепей управления: |
| Распределяемая мощность, кВА, не более |
16 |
| Максимальный ток нагрузки трехфазной цепи управления, А |
10 |
| Максимальный ток нагрузки однофазной цепи управления, А |
16 |
| Количество каналов "Искробезопасный вход - искробезопасный выход" |
4 |
| В шкафу предусмотрено ручное
управление дозатором, освещением, питанием шкафа КИП; цепи
дистанционного управления гидроприводом, вентилятором, обогревом ТБ и
освещением ТБ; цепь автоматического управления обогревом АБ. |
| Основные параметры и размеры шкафа КИП: |
| Электропитание: |
| Род тока |
переменный однофазный |
| Напряжение, В |
220 |
| Частота, Гц |
50±1 |
| Параметры встроенного блока питания: |
|
| Род тока |
постоянный |
| Выходное напряжение, В |
24±1,2 |
| Максимальный ток нагрузки, А |
1 |
| Величина пульсаций при максимальной нагрузке и номинальном входном
напряжении, не более, мВ |
500 |
| Наличие защиты от короткого замыкания |
имеется |
| Режим работы |
длительный |
| Габаритные размеры шкафа, мм: |
| высота х ширина х глубина |
800х820х400 |
|
