УНИФИЦИРОВАННАЯ СТАНЦИЯ УПРАВЛЕНИЯ
“ОЗНА”

СТАНЦИЯ УПРАВЛЕНИЯ “ОЗНА”

Используется для оснащения выпускаемого нефтепромыслового технологического оборудования (групповых замерных установок типа “Спутник”, “Квант” и др., блоков дозирования и закачки химических реагентов, блочных кустовых насосных станций, блоков водораспределительных гребенок, дожимных насосных станций и др.). Станция предназначена для: • обеспечения функционирования единицы блочного технологического оборудования; • обмена информацией с системой сбора информации и управления    представляет собой единый взаимодействующий комплекс аппаратно-программных средств и силового электрооборудования. Адаптация к конкретному типу нефтепромыслового блочного технологического оборудования производится через соответствующее программное обеспечение   Применение станции позволяет сократить затраты потребителя на: • обустройство месторождения системой сбора информации и управления. • обслуживание средств электроавтоматики.

  Для включения единицы технологического оборудования производства ОАО «АК ОЗНА» в систему сбора информации и управления достаточно двумя проводами соединиться с интерфейсом RS485 концентратора «ШАТЛ».

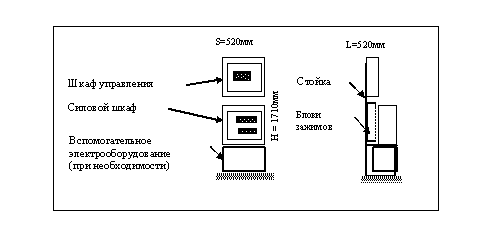

  Шкаф управления построен на базе модуля микро-РС контроллера RTU188 фирмы “Fastwel”. Имеет встроенные источники питания для аналоговых и дискретных датчиков, встроенный пульт оператора, группу контактных или бесконтактных реле, выход в систему сбора информации и управления по интерфейсу RS485.
  Силовой шкаф обеспечивает коммутацию силовых цепей устройств жизнеобеспечения (обогрев, освещение, вентиляция) и приводов исполнительных механизмов блочного технологического оборудования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число каналов ввода аналоговых сигналов	8
Число разрядов АЦП	12
Число каналов ввода дискретных сигналов	16
Число каналов управления приводами исполнительных механизмов	до 8
Число каналов ввода/вывода частотных, число-импульсных или ШИМ сигналов	до 8
Гальваническая развязка (групповая) каналов аналоговых и дискретных сигналов
Нормализация аналоговых и частотных (число-импульсных) входных сигналов
Протокол интерфейса	RS485 MODBUS или по заказу потребителя
Связь с системой сбора информации и управления	через концентратор “ШАТЛ” (фирма “ШАТЛ”, г.Казань) в составе системы сбора информации и управления “ОЗНА-ШАТЛ” или по заказу потребителя
Программирование	средства программирования, работающие под управлением ОС MS-DOS (СИ, Турбо-Паскаль, БЕЙСИК, Ассемблер и т.д.)
Запись программы	с РС-ПЭВМ по интерфейсу RS232
Степень защиты от воды и пыли	IP44 по ГОСТ 14254-80
Предельные значения температур окружающего воздуха, 0С:
нижнее	­ 40
верхнее	+ 50

  Для включения единицы технологического оборудования производства ОАО «АК ОЗНА» в систему сбора информации и управления достаточно двумя проводами соединиться с интерфейсом RS485 концентратора «ШАТЛ».
