БЛОК УЧЁТА ГАЗА
 |
Блок учёта газа предназначен для учёта расхода
газа методом перепада давления. На каждом из трёх трубопроводов подачи
газа диаметром 426 мм во фланцах установлена камерная диафрагма
ДКС-0,6-400-А/Б-1 в комплекте с датчиком разности давления
взрывозащищённого исполнения «Метран 44-Ех ДД (материал мембраны- сплав 36 НХТЮ,
фланцев- сталь 12х18Н10Т по ГОСТ 5632-72) и блоком вентильным (сталь 12х18Н10Т).
|
УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
Основание блока выполнено из швеллера №20 с
поперечными рамками. Основание заполнено теплоизоляционным материалом для
сохранения тепла в блоке. На блоке основания установлены опоры, на которых
закреплены трубопроводы. На каждом трубопроводе установлена на фланцах диафрагма
ДКС-06-400-А/Б-1, датчик разности давления Метран 44-ДД, датчик давления
Метран-43, манометр ДМ 2005 Ст Ех, термометр биметаллический
ТБ-2(0-60)-80-10-М20 с защитной гильзой.
В блоке предусмотрена система дренажа с трубопровода до диафрагмы и после
диафрагмы. На дренажных трубопроводах установлены задвижки клиновые с выдвижным
шпиндилем 30С11 нж Ду50, Ру 1,6 МПа.
В блоке предусмотрены:
• освещение внутри блока и снаружи перед входной дверью
• аварийная сигнализация по загазованности
• система пожарной сигнализации
• система вентиляции, предназначенная для воздухообмена внутри блока
Система вентиляции включает в свой состав: вентилятор с факельным выбросом и
дефлектор для удаления из верхних слоёв блока загрязнённого воздуха
• система отопления, предназначенная для поддержания температуры внутри блока в
зимние время не ниже 50С, для нормальной работы системы автоматики.

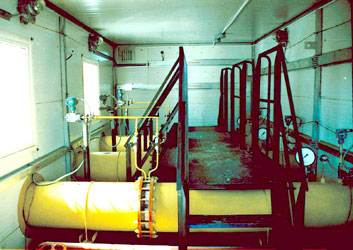

Для удобного подхода к контрольно-измерительным приборам, штуцерам
задвижек дренажных трубопроводов в блоке предусмотрен трап. Площадка трапа
проходит над всеми трубопроводами и имеет лестничные марши к
контрольно-измерительным приборам каждого трубопровода.
Укрытие блока предназначено для защиты оборудования и персонала, обслуживающего
блок от воздействия низких температур и атмосферных осадков.
Работа блока основана на измерении параметров газа: расхода, давления,
температуры.
Газ из блока регулирующих клапанов подаётся в блок учёта газа по трём
трубопроводам, проходит диафграму, установленную на каждом трубопроводе.
Диафрагма (сужающие устройство) предназначена в комплекте с датчиком разности
давлений Метран 44- ДД для измерения расхода газа методом переменного перепада
давлений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

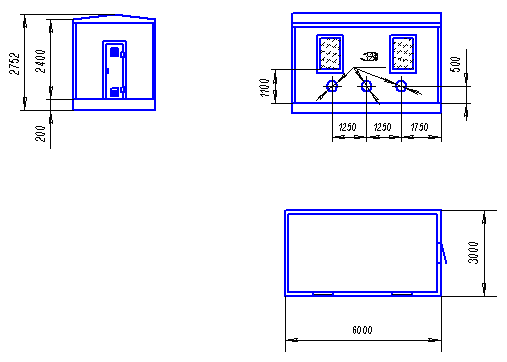

| Рабочее давление, МПа (кгс/см2) | 0,5 (5,0) |
| Предел основной допустимой погрешности | 0,5 % |
| Категория помещения | А |
| Рабочая среда | газ |
| Характеристика рабочей среды: | |
| класс опасности | II |
| взрывопасность | IIА-Т3 |
| пожароопасность | А |
| Габаритные размеры: | |
| длина,мм | 6000 |
| ширина,мм | 3000 |
| высота,мм | 3040 |
| Масса,кг,не более,кг | 9000 |
|

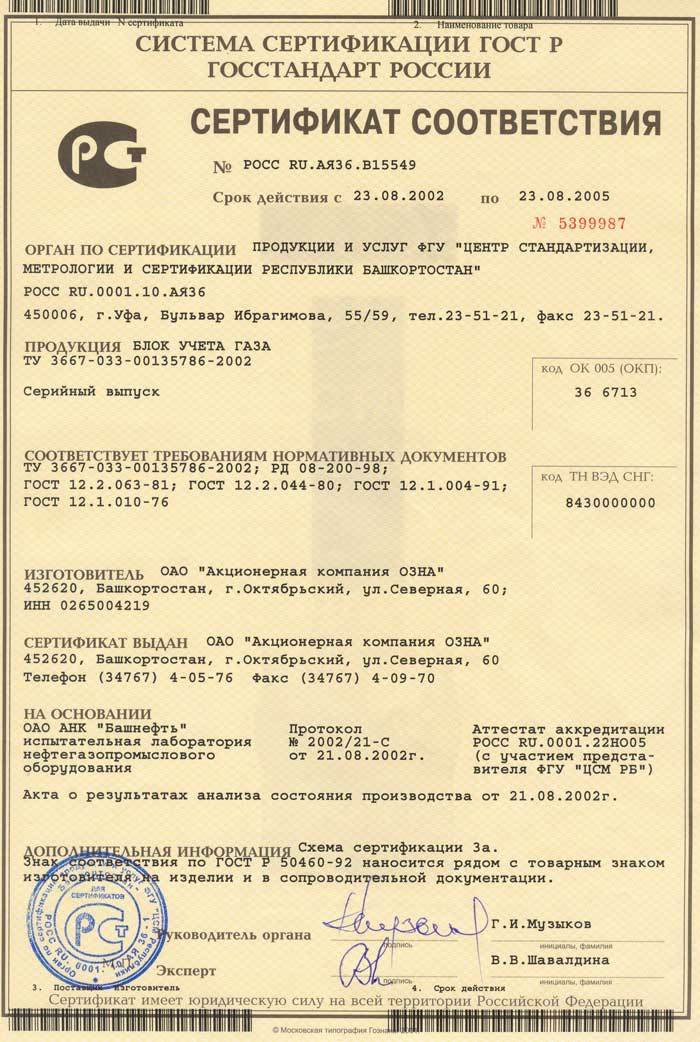

Сертификат качества
|
