 Блок насосный БНН для перекачки нефти.
Блок насосный БНВ для перекачки воды
|
|
 |
Насосные блоки предназначены для перекачки водогазонасыщенной
нефти (БНН) и воды (БНВ).
Блок насосный состоит из модулей, которые герметично стыкуются в единую насосную
с общей системой вентиляции, освещения, водяного централизованного отопления
(возможно отопление электрообогревателями во взрывозащищённом
исполнении).Электрический монтаж соответствует ПУЭ.
В модуле насосного блока установлены насосный
агрегат с электродвигателем. Помещение, включая крышу, изготовлено из
трёхслойных панелей типа "сэндвич" толщиной 50 мм или панелей с
базальтовым наполнителем. Днище рамы утеплено минеральной ватой слоем в
100 мм или керамзитом. Двухстворчатые двери позволяют по направляющему
настилу производить демонтаж насосного агрегата (насос и
электродвигатель). Комплектование насосного блока насосными агрегатами
производится по требованию заказчика. |
|
|
НАСОСНЫЕ АГРЕГАТЫ В БЛОКЕ
УСТАНАВЛИВАЮТСЯ ПО ДВУМ ВАРИАНТАМ: |
|
Вариант 1: Насосные блоки устанавливаются на
амортизаторах с применением комплексной системы виброгашения, включающей в себя:
амортизаторы между рамой агрегата и рамой блока, компенсаторы вибрации на
трубопроводах всасывания, нагнетания, дренажа и импульсных трубках, а также
муфту УКМ (упругокомпенсационную муфту), соединяющую электрический двигатель и
насос. Применение ком-плексный системы виброгашения исключает практически до
нуля вибрацию и не требует установки агрегата на фундамент. Достаточно установки
блока на горизонтальную площадку из бетонных плит или на ростверк свайного поля.
Для демонтажа насосного агрегата по варианту 1 имеются направляющие, по которым
при помощи тележек выкатывается рама на площадку обслуживания, а затем краном
снимаются насос или электрический двигатель.
Вариант 2: Рама насосного агрегата в составе блока устанавливается, на
имеющийся монолитный железобетонный фундамент с анкерными болтами, к которым она
и крепится после установки, а технологические транспортировочные швеллера
срезаются, исключая контакт рамы агрегата с рамой блока. Для установки рамы
агрегата на существующий фундамент в днищах блока выполняется прямоугольный вырез.
Для демонтажа насосного агрегата используется выкатное устройство
арочного каркасного типа, которое по направляющим выкатывает на площадку
обслуживания сначала электрический двигатель, а затем насос. |
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
|
Для БНН при заказе обязательно должен быть указан тип
уплотнения насоса: торцовое или сальниковое.
В БНН полы в соответствии с правилами выполнены в искробезопасном исполнении,
имеют уклон с выводом штуцера за пределы блока для удаления воды после мытья
полов.
В линию нагнетения врезан трубопровод для отвода газа в момент пуска.
Дренажный трубопровод герметичен и служит для удаления протечек и очистки
фильтра.
На линии нагнетания или всасывания по желанию потребителя могут быть
установлены задвижки с электроприводом (вместо ручного привода), а также
датчики давления и температуры в дополнение визуального контроля с передачей
сигнала оператору.
БНН снабжены трубопроводом пенного пожаротушения. В блоке установлены:
датчик загазованности, настроенный на подачу сигнала превышения допустимой
нормы, с одновременным автоматическим включением вентилятора и извещатель
пожарный |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
| Тип насоса ЦНС |
определяет заказчик |
| Электрический двигатель |
во взрывозащищённом исполнении |
| Производительность насоса,(м3/час) |
указывается при заказе |
| Напор, м вод.ст. |
| Класс взрывоопасности |
В-1а |
| Категория помещения по НПБ 105-95 |
А |
| Габаритные размеры,мм |
|
| длина |
зависит от типа и мощности заказываемого насосного
агрегата
6000-9000 |
| ширина |
3000
(при установке агрегата на фундамент)
3200 |
| высота |
(при установке рамы агрегата на амортизаторы)
до 3500 |
| Масса,кг |
зависит от типа и мощности заказываемого насосного
агрегата
от 6500 до 15000 |
|

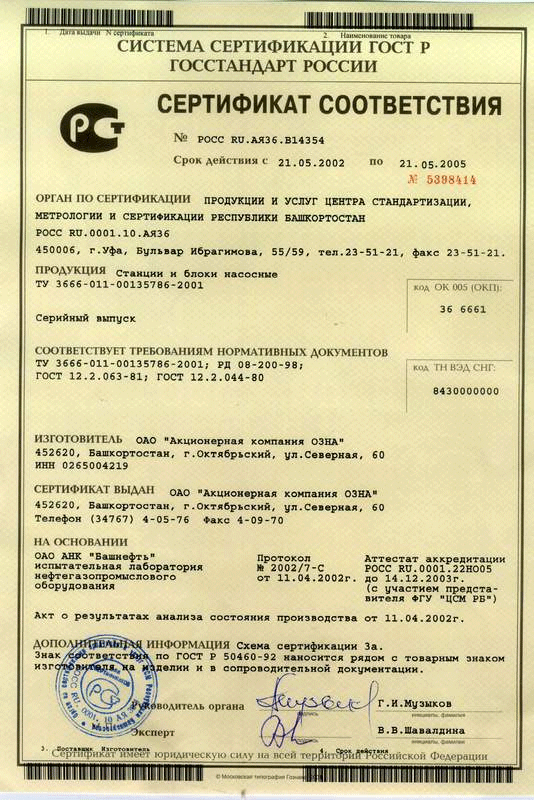

Сертификат качества
 |
|
