 БЛОК НАПОРНОЙ ГРЕБЕНКИ
«ОЗНА ПЛАСТ»
|
 |
Блок напорной гребенки предназначен для распределения, измерения расхода
и давления технологической воды, закачиваемой в нагнетательные скважины системы
поддержания пластового давления. Состоит из двух помещений : технологического и
аппаратурного. Технологическое помещение блока гребенки имеет взрывозащищенное
исполнение В1- б |
|
|
В
технологическом помещении размещены: распределительный коллектор;
высоконапорные водоводы, в которые поступает вода из распределительного
коллектора; дренажный коллектор. На каждом высоконапорном
водоводе установлены датчики расхода счетчика (ДРС).
Помещение изготовлено из трехслойных панелей типа «сэндвич» толщиной 50мм.
Днище рамы утеплено минеральной ватой.
Полы под трубопроводами выполнены в экологически чистом варианте.
Помещение оборудовано датчиками пожарной сигнализации и сигнализации
загазованности.
Блок гребенки «ОЗНА ПЛАСТ» имеет различные
модификации в зависимости от: • давления;
• количества высоконапорных водоводов
• наличия счетчика воды;
• наличия или отсутствия второй задвижки после датчика расхода счетчика (ДРС);
• наличия или отсутствия блока аппаратного помещения;
• системы вентиляции;
• наличия обогрева помещения;
•
типа укрытия помещения. |
|
Установки изготавливаются со множеством конструктивных
исполнении в зависимости от комплектаций и требований заказчика. Большинство
вариантов имеют конструкцию гигиенических чистых полов, выполненных с уклоном к
желобу, по которому стоки от мытья полов и проливов во время ремонта удаляются
через штуцер за пределы блока по трубам в грязевую ёмкость.
Один из вариантов имеет компенсирующее звено(колено), при снятии которого
имеется возможность свободно сдвинуть трубопровод, освободив от зацепления
кольцо овального сечения во фланцевом соединении, глубиной до 10 мм. Тем самым
сокращается время ремонтных работ, создаётся удобство обслуживающему персоналу и
сохраняются от повреждений фланцевое соединение и трубопровод в целом.
Кнопка управления вентилятором вынесена наружу и устанавливается рядом с дверью.
Над дверью установлен светильник.
Предусмотрена установка накладных счётчиков воды типа «Взлёт» или импортного
производства. |
|
 ПРИНЦИП
РАБОТЫ
Вода из трубопровода по распределительному коллектору 2 поступает в
гребенку. Из распределительного коллектора через открытые задвижки 4 жидкость по
5-ти высоконапорным водоводам поступает к нагнетательным скважинам. На
высоконапорных водоводах установлены датчики расхода счетчика ДРС 5. Выходной
числоимпульсный сигнал датчика ДРС поступает по кабельной линии в
преобразователь интегрирующий, который обеспечивает накопление информации об
объемах протекающей жидкости и передачу их в систему телемеханики.
1- обогреватель; 3- дренажный коллектор
|
|

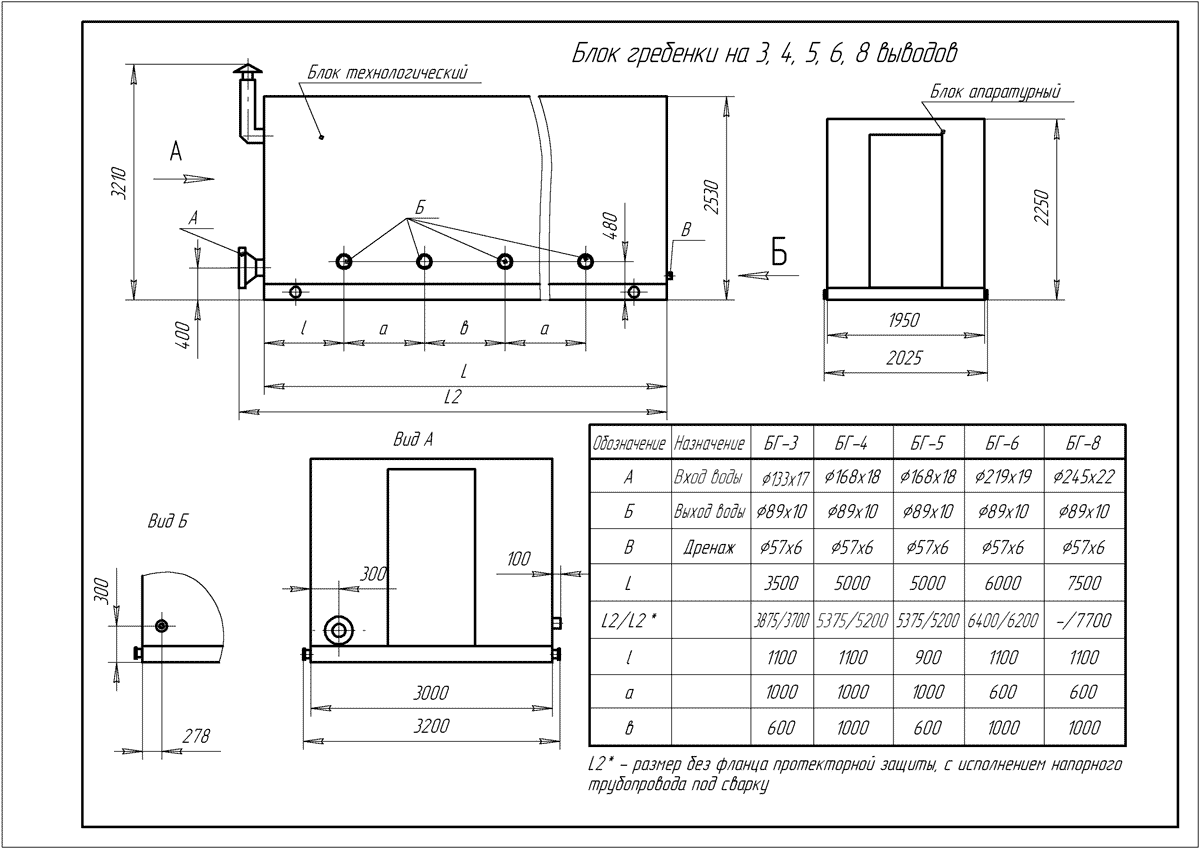

KЛАССИФИКАТОР ВОДОРАСПРЕДЕЛИТЕЛЬНЫХ БЛОКОВ (БГ) ОЗНА-ПЛАСТ
Класс взрывозащиты В1б;c накладными датчиками-В-1а. Для обозначения блоков с
различными характеристиками и комплектующими приняты следующие последовательные
обозначения: |
16 - номинальное давление 16 МПа
21 - номинальное давление 21 МПа
25 - номинальное давление 25 МПа комплектуется только накладными
счетчиками |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
| 3,4,5,6,8– количество выводов гребенки |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
С - укрытие помещения из панелей "Сэндвич"
П - укрытие помещения из оцинкованного листа с наполнителем (кроме БГ на
8 выодов) |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
Т - помещение с электрообогревом
О - помещение без электрообогрева |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
Запорная арматура в составе:
K– кран шаровой дроссельный КШД, задвижка
З - две задвижки на линии подачи воды в скважину до и после счетчика
О - одна задвижка на линии подачи воды в скважину |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
В - с установленным счетчиком воды (ДРС25А, ДРС25,
ДРС50, ДРС200)
О - без счетчика воды (с катушкой под типоразмер счетчика) |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
1 - в комплекте с электровентилятором
2 - в комплекте с дефлектором
3 - в комплекте с дефлектором и вентилятором |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
0 - без стойки приборов и помещения
1 - со стойкой приборов без помещения
2 - со стойкой приборов в помещении |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
0 – без преобразователя типа Сапфир
1 – наличие преобразователя давления типа Сапфир на напорной линии |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
1 - с установленными техническими
манометрами
2 – с установленными электроконтактными манометрами |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
0 - напорный трубопровод без фланцев для установки
протекторной защиты
1 - напорный трубопровод с фланцами для установки протекторной защиты
(Только БГ на 3, 4 и 5 выводов) |
БГ Х-ОЗНА ПЛАСТ Х Х Х Х Х-Х-Х-Х-Х-Х |
|
|
Пример обозначения: БГ-16-ОЗНА-ПЛАСТ
5СТКО-2-0-0-2-1-65
Блок гребенки с рабочим давлением 16МПа, на 5 скважин, с
укрытием помещения из панелей "сэндвич", электрообогревом, запорной арматурой в
составе: кран шаровой и задвижка, без счетчика воды, укомплектованный
дефлектором, без стойки приборов и помещения, без преобразователя Сапфир, с
техническими манометрами, фланцами для установки протекторной защиты , с
условным проходом труб на линии подачи воды в скважину Dу65 мм.
|
