Установка блочная котельная
на твердом топливе
БКУ «ОЗНА-Урман-200»
|
 |
Установка
предназначена для сжигания с целью утилизации отходов деревообрабатывающей
промышленности – стружки, опилок, щепы, а также лузги, костры или любого их
сочетания, и использование полученного тепла для отопления, горячего
водоснабжения и других технологических нужд.
Эксплуатационное назначение установки заключается в обеспечении тепловой
энергией систем отопления, горячего водоснабжения и сушильных камер.
Котел работает при любой влажности топлива, номинальная мощность установки
достигается при влажности топлива 30% и соотношении щепы и опилок: 30% и 70%
соответственно. |
|
|
Функциональное назначение установки:
• отопление зданий;
• горячее водоснабжение;
• сушка древесины;
• поддержание номинальной тепловой мощности;
• обеспечение безопасной работы в аварийных ситуациях;
• подача звукового сигнала об аварии; контроль давления и температуры;
• обеспечение подготовки воды (электрохимическая, магнитная, химическая - по
выбору потребителя);
• обеспечение опорожнения(слива жидкости);
• жизнеобеспечение оборудования, приборов обслуживающего персонала (укрытие,
обогрев, освещение);
• автоматическая защита котла.
|
 |
|
ПРИНЦИП РАБОТЫ

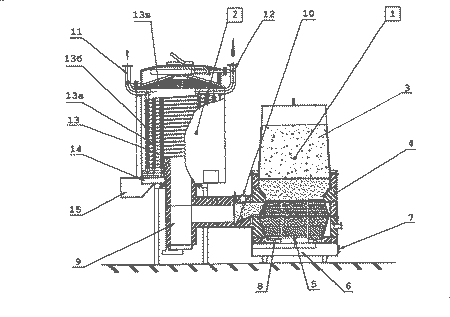

Древесные отходы загружаются в бункер 3. Под действием силы тяжести, по
мере сгорания, топливо постепенно опускается вниз, проходя последовательно зоны:
подсушки, пиролиза, газификации и горения. Образующаяся зола просыпается через
колосник 5 в зольник 6. Пространство топки находится под разрежением. Водяной
пар образуется в устройстве подачи водяного пара 8. Воздух проходит через дверку
зольника 7 в зольник 6, смешивается с водяным паром.
Паровоздушная смесь через колосник поступает последовательно в зону го-рения и
газификации. Небольшое количество воздуха поступает через неплотности бункера и
слой топлива в зону пиролиза. Полученные генерированный и пиролизный газы
собираются под газососным кольцом фигурной футеровки 4 и отводятся в жаровую
трубу. В жаровой трубе газы смешиваются с воздухом, поступающим через отверстие
подачи вторичного воздуха 10, и сгорают в виде факела внутри жаровой трубы 9 и
первого контура котла 13. Продукты сгорания, отдав частично свою тепловую
энергию в первом контуре 13, огибают водоохлаждаемую крышку 13в и поступают в
пространство между первым 13 и третьим 13б контурами.
Опускаясь вниз, дымовые газы омывают разреженный второй контур 13а. Остывшие
дымовые газы удаляются через кольцевой газоход 14, газоход 15 в дымовую трубу.
Теплоноситель(вода) подается в котел-утилизатор 2 через входной
кол-лектор 11, по смешанной схеме (последовательно-параллельно), проходит через
контуры 13, 13а, 13б, 13в, собирается в выходном коллекторе 12 и поступает к
потребителю.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Номинальная тепловая мощность, кВт |
200 |
| Максимально-допустимая температура воды, °С, не более |
115 |
| Номинальный температурный режим работы, °С |
70-95 |
| Температура уходящих газов, °С, не более |
240 |
| Необходимое разряжение за котлом, мм вод.ст. |
3 |
| КПД, %, не менее |
72 |
| Расход воды через котел, м3/ч, не менее |
8 |
| Рабочее давление, МПа (кгс/см2), не более |
0,6 (6) |
| Рекомендуемый объем обогрева, м3 (в зависимости от
теплоизоляции отапливаемого объекта) |
3500-6600 |
| Расход топлива , м3/сут |
4 |
| Габаритные размеры, мм, не более |
|
| длина |
6750 |
| ширина |
3200 |
| высота |
3700 |
| Масса, кг, не более |
9000 |
| Срок службы, лет |
10 |
| Обслуживающий персонал |
1 чел. |
| Вид топлива |
твердое |
|
