УСТАНОВКА ОСУШКИ НЕФТЯНОГО ГАЗА
«ОЗНА-ЮЛДАШ-0,03»
|
 |
Установка автоматизированная предназначена для осушки попутного
нефтяного газа, поступающего из установок предварительной подготовки
нефти.
Установка может быть использована как в технологической цепи подготовки нефти,
так и перед автономными теплогенераторами (котельными), использующими в качестве
топлива попутный нефтяной газ.
Установка состоит из вертикальной емкости с вмонтированными внутренними
устройствами, осуществляющими двухступенчатое отделение жидкости из газа. Для
качественного отделения жидкости и предотвращения замерзания конденсата в
установке предусмотрен змеевик. При использовании установки для осушки газа,
используемого котельными, предусмотрен понижающий давление регулятор. Избыток
давления в установке ликвидируется предохранительным клапаном с выбросом излишек
газа на «свечу».Отвод конденсата производится через незамерзающий кран
откачки конденсата.
Оборудование взрывозащищенное. Блок питания
размещен вне помещения.

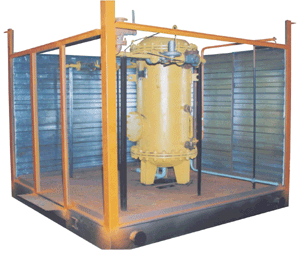

Установка размещена на раме из металлического каркаса в помещении из стеновых
панелей типа «сэндвич». В помещении предусмотрены освещение, вентиляция и
обогрев, датчики верхнего и нижнего уровня конденсата, электромагнитный клапан
на трубопроводе входа газа в установку.
|
|
|
ТЕХНИЧЕСКИЕ УСЛОВИЯ |
| Унос капельной жидкости, г/нм3 |
0,03 |
| Избыточное
давление до регулятора
давления, МПа (кгс/см2) |
0,6 (6) |
| Максимальный диапазон значений
давления после регулятора давления,кПа |
3,5 - 2,0 |
| Интервалы температур окружающего воздуха,С |
от - 40 до + 40
|
| Интервалы температур конденсата,С. |
от + 5 до + 40 |
| Производительность,м3/ч |
до 300 |
| Габаритные размеры, мм |
3300х3200х2800 |
| Масса,кг |
4000 |
|
|
ОСОБЕННОСТИ УСТАНОВКИ |
|
1. Высокий уровень автоматизации 2. Двухступенчатое отделение жидкости.
3. Широкий диапазон по производительности
4. Свободный доступ к оборудованию.
5. Проста в обслуживании.
6. Транспортабельна. |
