УСТАНОВКА МАЛОГАБАРИТНАЯ ПЕРЕДВИЖНАЯ ИЗМЕРИТЕЛЬНАЯ «УМИ-ОЗНА»
|
|
 |
Установка
предназначена для измерения количества жидкости по объему, измерение количества
попутного газа и определение расчетным путем количества жидкости по массе,
обводненности и газового фактора. |
|
|

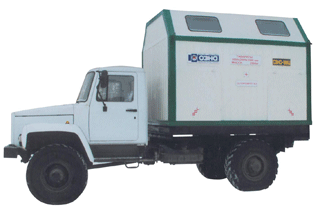

Установка устанавливается в кузове автомашины с
повышенной проходимостью или на тракторных санях. |
|
По желанию Заказчика осуществляем шеф-монтажные,
пуско-наладочные работы
и полный спектр сервисных услуг в гарантийный и послегарантийный периоды |
|
ПРИНЦИП ДЕЙСТВИЯ
Продукция скважины через трубопровод и задвижки направляется в
измерительную емкость. Емкость оборудована сливной полкой для отделения газа от
жидкости и каплеотбойником для отделения капель жидкости от газа. Из емкости
газ проходит через счетчик газа, в котором производится измерение количества
количества газа и далее по трубопроводу газ поступает на факел.
Отсепарированная жидкость накапливается в измерительной емкости и по
сигналу с датчика уровня ДУЖЭ производится прекращение подачи жидкости. Вручную
одновременно с подачей жидкости в мерную емкость вводится деэмульгатор и
производится нагрев жидкости до температуры 40-600С, а после прекращения подачи
жидкости дается время на отстой жидкости в емкости.
После отстоя измеряется объем жидкости по мерной шкале. Одновременно по
токовому сигналу с преобразователя давления и калибровочной таблице (графику)
определяется количество жидкости в массовых единицах.
По количеству жидкости и времени наполнения мерной емкости определяется
дебит скважины в объемных или массовых единицах, плотность жидкости и
обводненность. По количеству газа и нефти определяется газовый фактор. Все
расчеты производятся вручную.
После определения основных параметров по скважине производится откачка
жидкости в общий коллектор скважины при помощи пластинчатого насоса и установка
возвращается в исходное состояние.
Для безопасной эксплуатации измерительная емкость снабжена манометром, а
для создания нормальных условий при обслуживании приборов установка снабжена
светильниками, электрическим обогревателем и вентилятором.
При замере присутствие оператора обязательно.
|
|
Технические характеристики
| Дебит скважин, которые могут быть подключены к установке, т/сут. |
от 0,5 до 25 |
| Газосодержание, нм3/т, не более |
60 |
| Способ измерения количества жидкости |
объемный и
гидростатический |
| Предел основной относительной погрешности средств
измерения, входящих в установку, не более, % |
|
| - количества жидкости (нефть+вода) по объему |
±1,5 |
| - по массе |
±2,5 |
| - количества газа |
±4 |
| - обводненности |
±5 |
| Вместимость измерительной части емкости, л |
500±2,5 |
| Рабочее давление, МПа, не более |
0,06 |
Габаритные размеры, м, не более
технологического блока |
1,9×3,3×2,8 |
| силового шкафа |
0,3×0,4×0,8 |
| Масса,кг, не более |
2500 |
|
|
На базе данной установки возможно изготовление
установки для измерения параметров продукции скважин производительностью до 100
т/сут. и газосодержанием до 100нм3/т.
|
