АВТОМАТИЗИРОВАННЫЕ ГРУППОВЫЕ ЗАМЕРНЫЕ УСТАНОВКИ
«СПУТНИК АМ 25-N-1500","СПУТНИК АМ 40-N-1500"
|
 |
Установка предназначена
- для определения в автоматическом и ручном режимах количества продукции
(жидкости и газа), а также контроля работы нефтяных скважин.
Установка состоит из технологического и аппаратурного блоков, выполненных
в виде блоков контейнеров.

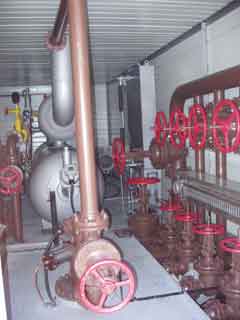

В технологическом блоке размещены две сепарационные емкости оригинальной
конструкции, камера определения плотности, трубопроводная арматура и
контрольно-измерительные приборы.
В аппаратурном блоке находится станция управления установкой, выполненная
на базе мо-дуля микроконтроллера RTU-188 фирмы "Fast-wel". Результаты
измерений выводятся на алфавитно-цифровой индикатор 20 знаков х 4
строки. Связь с системой сбора информации обеспечивается через интерфейс
RS 485 по протоколу MOD-BUS.
В установке используется гидростатический способ измерения массы жидкости
(при наливе) и дебита по газу (при сливе).
Особенностью установки является возможность определения плотности смеси
и после-дующего расчета ее обводненности по определенному алгоритму. |
|
|
|
|

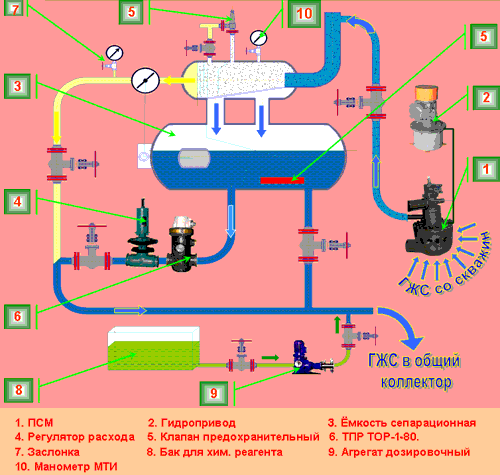

При помощи переключателя ПСМ продукция одной из
скважин направляется в сепарационную емкость, а продукция остальных скважин
направляется в общий трубопровод.
В сепарационной емкости происходит отделение газа от жидкости.
Выделившийся газ проходит через газовый счетчик и поступает в общий трубопровод.
Жидкость накапливается в сепараторе, и при определенном уровне, поплавок
через систему рычагов перекрывает заслонку на газовой линии, и давление в
сепараторе начинает повышаться. При достижении перепада давления между
сепаратором и выходным трубопроводом в пределах 0,08 – 0.12 МПа клапан
регулятора расхода открывается и жидкость под избыточным давлением выдавливается
в общий трубопровод. При перепаде давления в пределах 0,03 – 0,05 МПа клапан
регулятора расхода закрывается.
При работе устройства регулирования расхода в зависимости от уровня
жидкости в сепараторе могут наблюдаться следующие положения заслонки и
регулятора расхода:
1) Заслонка и клапан регулятора расхода закрыты. При этом положении
уровень жидкости в сепараторе высокий, идет дополнительное накопление жидкости и
создание избыточного давления внутри сепаратора.
2) Заслонка закрыта, а клапан регулятора расхода открыт. При этом
положении уровень жидкости в сепараторе также высокий. Жидкость под воздействием
избыточного давления внутри сепаратора пропускается через счетчики.
Продолжительность истечения жидкости через счетчики зависит от количества
поступающей продукции со скважины. При понижении уровня жидкости ниже половины
диаметра нижней емкости заслонка начинает открываться и пропускать накопившийся
газ в общий коллектор. Вследствие понижения давления газа в сепараторе клапан
регулятора расхода закрывается и вновь происходит накопление жидкости
Накопившаяся в нижней части сепарационной емкости жидкость проходит через
турбинный счетчик жидкости ТОР, затем направляется в общий трубопровод.
Устройство регулирования расхода в замерном сепараторе обеспечивает
циклическое прохождение жидкости через счетчик ТОР с постоянной скоростью, что
позволяет осуществлять измерение в широком диапазоне дебита скважин с малой
погрешностью.
Время измерения устанавливается на промысле в зависимости от конкретных
условий: дебита скважин, способов добычи, состояния разработки месторождения и
других условий. |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Параметры |
АМ25-N-1500 |
АМ40-N-1500 |
| Количество подключаемых скважин |
8,10,14 |
8,10,14 |
| Пропускная способность,м3/сут. |
1- 1500 |
1-1500 |
| Рабочее давление, МПа |
2,5 |
4,0 |
| Погрешность измерения, % |
2,5 |
2,5 |
| Газосодержание нефти при обводненности до 5%, нм3/т |
60 |
60 |
| Кинематическая вязкость нефти, м2/с |
до 120×10-6 |
до 120×10-6 |
| Обводненность, %, в пределах |
от 0 до 98 |
от 0 до 98 |
| Содержание парафина, объемное, % |
до 7 |
до 7 |
| Содержание сероводорода, объемное, % |
до 2 |
до 2 |
| Потребляемая мощность, кВА, не более |
10 |
10 |

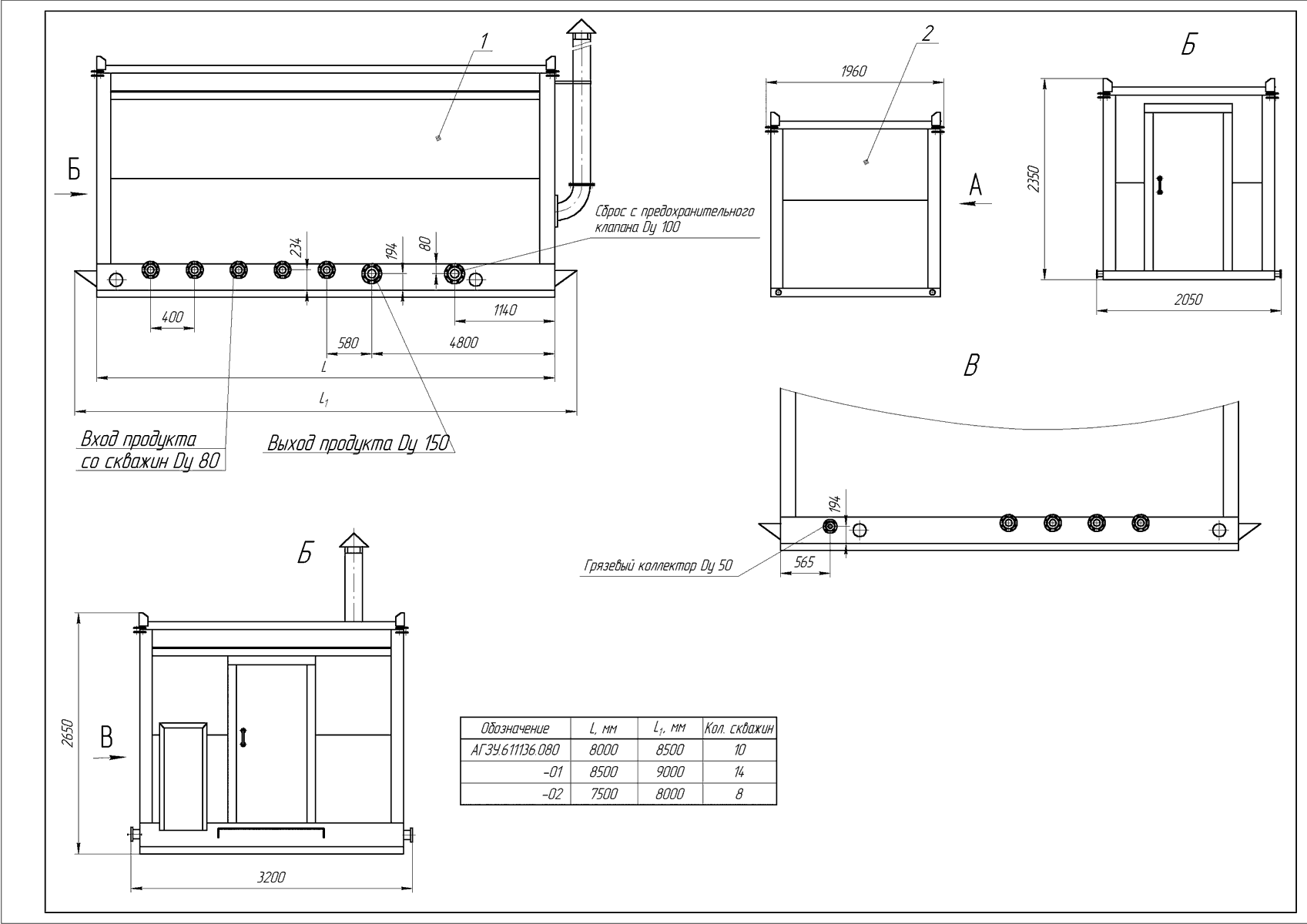

Габаритные размеры, мм
технологического блока |
см.размеры |
см.размеры |
| аппаратурного блока |
см.размеры |
см.размеры |
Масса, кг, не более
технологического блока |
8000 |
9510 |
| аппаратурного блока |
1020 |
1020 |
|
