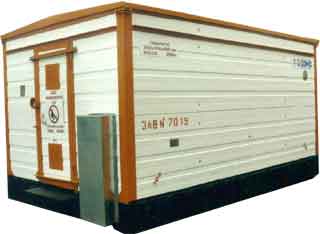

АВТОМАТИЗИРОВАННЫЕ ГРУППОВЫЕ ЗАМЕРНЫЕ УСТАНОВКИ
«СПУТНИК» со счетчиком СКЖ
|
 |
Установки
предназначены для периодического измерения количества жидкости, добываемой из
малодебитных скважин (от 0,5 до 120 м3/сут.), определения дебита по заданной
программе и контроля за работой скважин.
Способ измерения - массовый.
ВЫПОЛНЯЕМЫЕ ФУНКЦИИ
• Автоматическое переключение скважин на замер.
• Индикация массы жидкости, добываемой с отдельной скважины.
• Выдача сигнала "Авария" в систему телемеханики при аварийном состоянии
установок.
• Выдача информации в систему телемеханики о работе скважин.
• Управление переключением скважин на замер по местной программе и через систему
телемеханики |
|
|
|
|

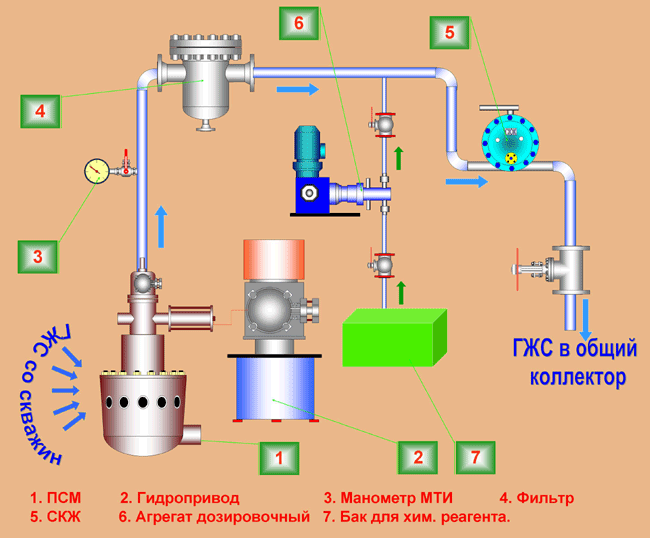

При помощи ПСМ продукция одной скважины через фильтр
направляется в камерный преобразователь счетчика СКЖ, а продукция остальных
скважин направляется в общий трубопровод. Жидкость, измеренная преобразователем,
также направляется в общий трубопровод.
Преобразователь выдает импульсы на блок электронный БЭСКЖ, где они
преобразуются в единицу массы – килограммы.
Управление переключателем скважин осуществляется блоком управления и индикации
(БУИ) по установленной программе.
Время измерения устанавливается на промысле в зависимости от конкретных условий:
дебита скважин, способов добычи, состояния разработки месторождения и других
условий. |
|
Особенности и преимущества
1. Работает без сепарационной емкости.
2. Сокращенная металлоемкость.
3. Экономична и удобна в обслуживании
4. Низкая себестоимость монтажных работ |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Пропускная способность, т/сут |
30,40,120 |
| Погрешность измерения, % |
2,5 |
| Количество подключаемых скважин, шт |
8; 10; 14 |
| Рабочее давление, не более, МПа |
4 |
| Газосодержание нефти при обводненности до 5%, нм3/т |
60 |
| Кинематическая вязкость нефти, м2/с |
до 120×10-6 |
| Обводненность,%, в пределах |
от 0 до 98 |
| Содержание парафина, объемное, % |
до 7 |
| Содержание сероводорода,объемное,% |
до 2 |
| Потребляемая мощность, кВт, |
до 10 |

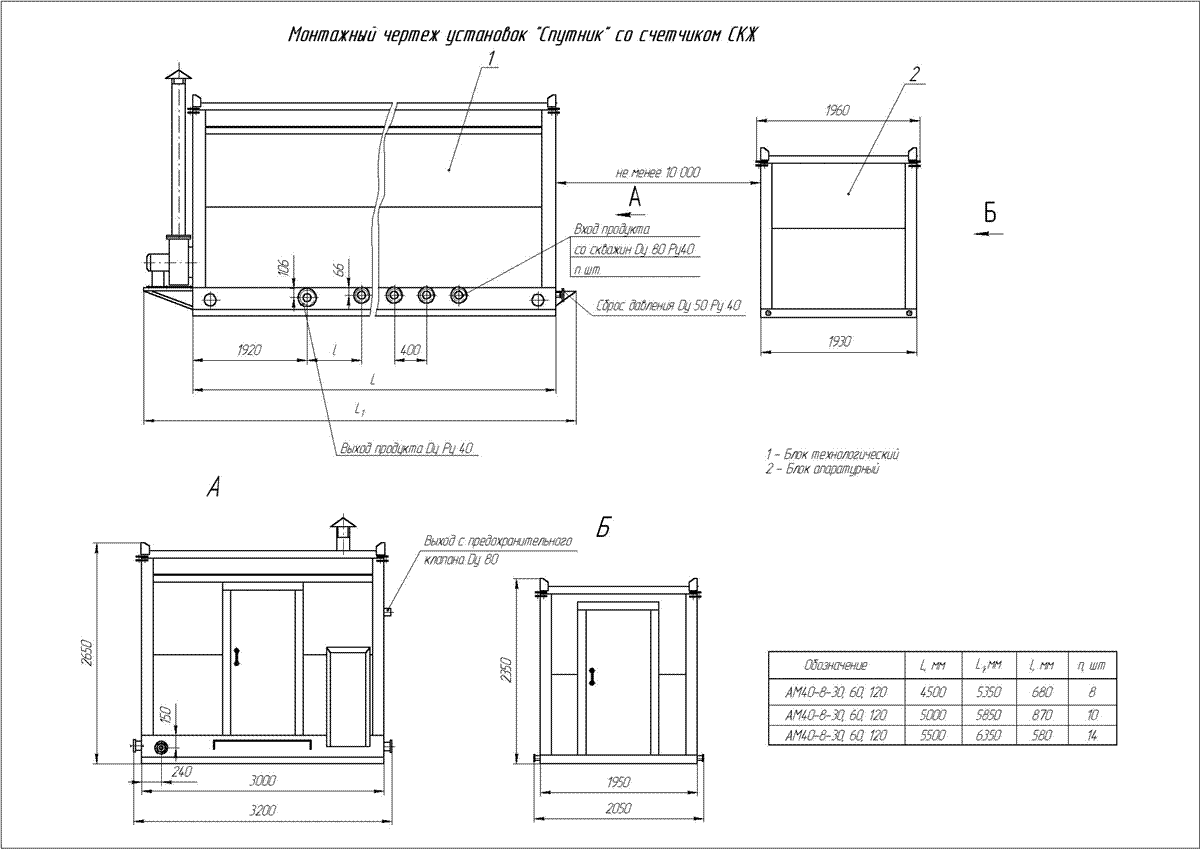

Габаритные размеры,мм:
технологического блока
8скв. |
5350×3200×2650 |
| 10скв |
5850×3200×2650 |
| 14скв. |
6350×3200×2650 |
| аппаратурного блока: |
1960×2050×2500 |
Масса,кг
технологического блока
8скв. |
5200 |
| 10скв |
5800 |
| 14скв |
6750 |
| аппаратурного блока: |
725 |
|
