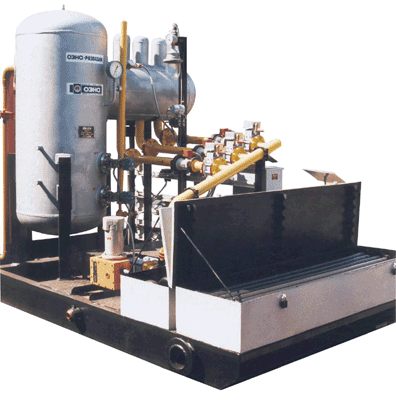

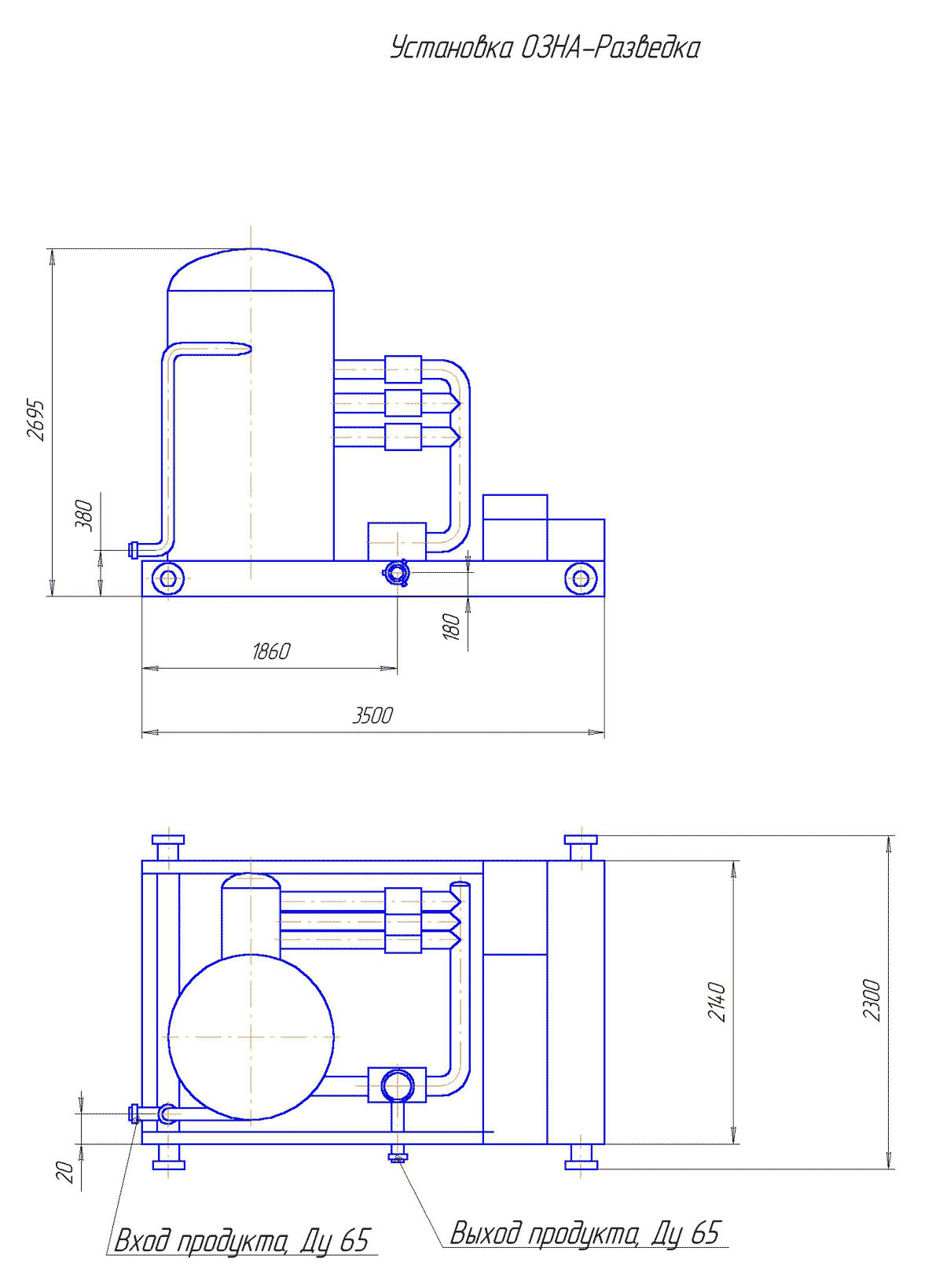

ИЗМЕРИТЕЛЬНАЯ БЛОЧНАЯ
ТРАНСПОРТАБЕЛЬНАЯ УСТАНОВКА
«ОЗНА – РАЗВЕДКА»

Функциональное назначение установки – определение дебита жидкости и газа нефтяных скважин с повышенным газовым фактором.
Эксплуатационное назначение установки – обеспечение контроля дебита жидкости и газа при исследовании рабочих параметров нефтяных скважин.

 Областью применения установки являются напорные системы сбора продукции нефтедобывающих скважин.
Установка может быть транспортирована вертолетом до объекта обслуживания. Основание установки выполнено в виде саней с проушинами для сцепки с тягачом с обоих торцов установки.

ПРИНЦИП РАБОТЫ

  Продукция скважины через монтажный трубопровод направляется в сепарационную емкость циклонного типа. Емкость представляет собой вертикальный цилиндрический аппарат, включающий в себя циклонную гильзу с тангенциальным вводом газожидкостной смеси и разнонаправленными спиральными каналами для отвода газа и жидкости, накопитель газа с каплеотбойником и осушителем (пеногасителем) и калиброванный накопитель жидкости. На газовой линии установлены счетчика газа «АГАТ» для замера газа при наливе жидкости в сепарационную емкость.
  Отсепарированная жидкость накапливается в нижней части сепарационной емкости и по достижении уровня верхнего преобразователя давления «САПФИР», производится фиксация порции жидкости и по сигналу со шкафа силового происходит открытие крана шарового на слив жидкости из емкости. Вместимость междупреобразователями откалибрована с высокой точностью. По значению разницы гидростатических давлений на нижнем преобразователе и времени наполнения калиброванного участка сепарационной емкости вычисляется массовый расход жидкости. При достижении уровнем жидкости верхнего преобразователя начинается цикл определения количества газа. Поступающий из скважины вместе с жидкостью газ вытесняет жидкость из сепарационной емкости в общий трубопровод, при этом идет счет времени. Объемный расход газа определяется по значению вместимости и времени опорожнения емкости. Произведя необходимое количество циклов измерения, определяют суточные дебиты по жидкости и газу. Газ из газоосушителя подается на измерение на счетчики газа «АГАТ». В зависимости от расхода газа предусмотрено подключение одного, двух или трех счетчиков газа «АГАТ». Измеренный газ поступает в амбар.
  Для безопасной эксплуатации на сепарационной емкости установлены предохранительный клапан и манометр. Для создания нормальных условий при обслуживании приборов установка снабжена светильником.
