ПРЕОБРАЗОВАТЕЛЬ РАСХОДА
весовой камерный «ОЗНА ПЛУТОН»
|
|

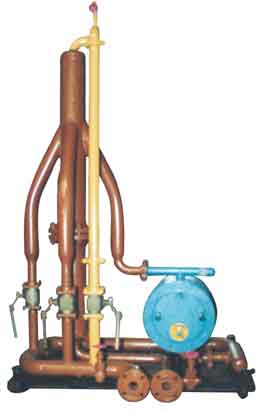

Преобразователь расхода весовой камерный (ПРВК)
«ОЗНА ПЛУТОН» предназначен для измерения массы жидкости, добываемой из скважины
за контрольный период времени, и среднесуточного расхода (дебита) жидкости.

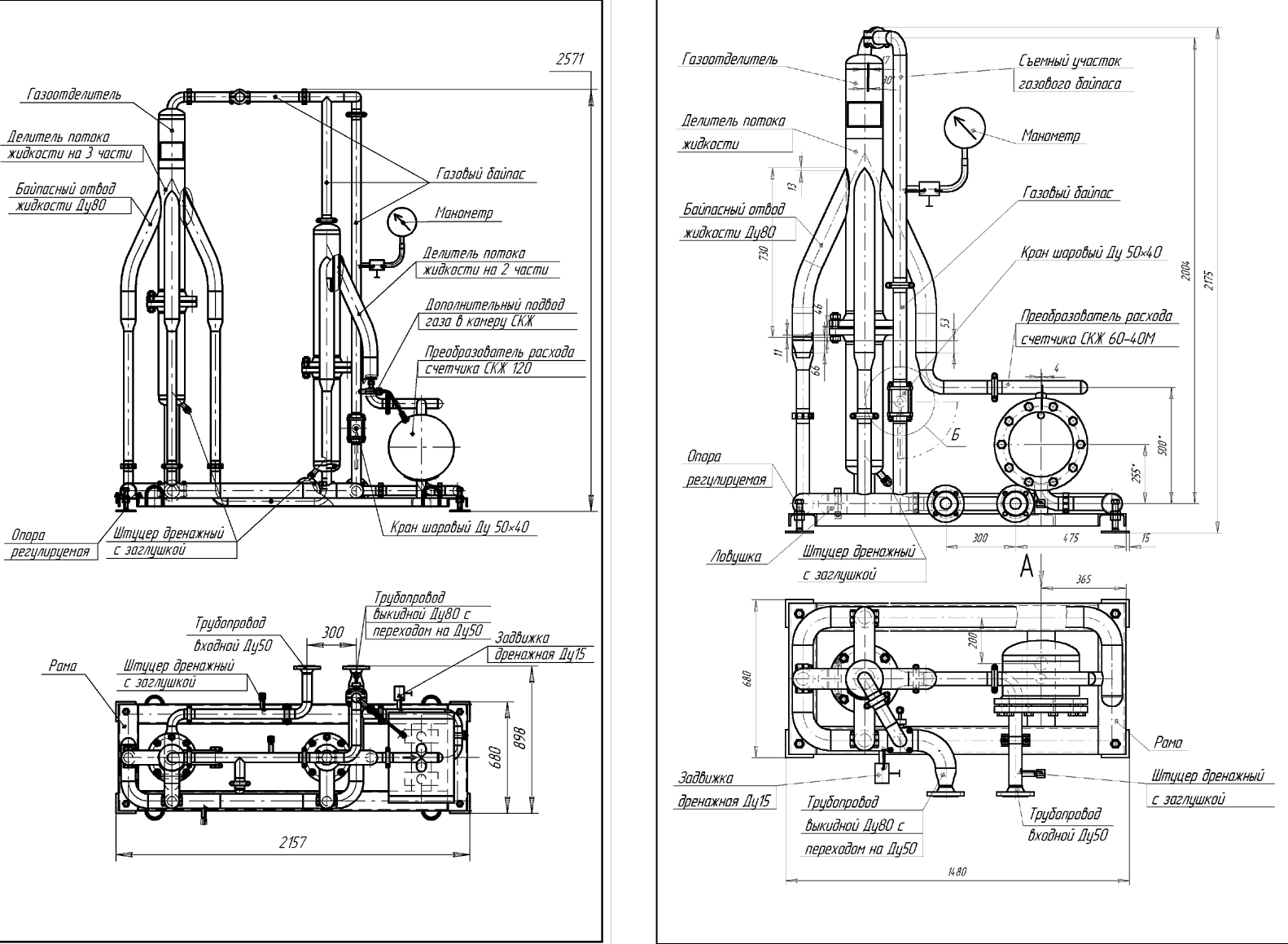

В состав ПРВК входят модуль счетчика СКЖ, включающий в себя измерительный
блок БИСКЖ, вычислитель массы жидкости БЭСКЖ, модуль делителя потока, включающий
в себя шламоуловитель, газоотделитель и делитель потока жидкости.
Преимущества:
• простота конструкции;
• компактность;
• широкий диапазон измерения расхода;
• удобство в эксплуатации и обслуживании
Порядок функционирования
1. Газожидкостная смесь от скважины поступает по входному трубопроводу в
делитель потока .
2. Газ, выделившийся из смеси, уходит через отвод и газовый байпас в
выкидной трубопровод, а жидкость по сливной трубе газоотделителя поступает в
полость делителя потока и далее, через измерительный отвод , БИСКЖ уходит в
выходной трубопровод.
3. По мере накопления камеры БИСКЖ жидкостью, поступающей по измерительному
отводу, при достижении заданной массы этой жидкости, ковш опрокидывается на
заданный угол. При этом заполненная жидкостью камера опорожняется, а вторая
камера устанавливается под налив.
4. При опрокидывании ковша в каждую сторону происходит замыкание контактов
геркона, вмонтированного в корпус БИСКЖ и включенного в электрическую
контрольную цепь информационного канала. По количеству замыканий контактов
геркона определяют весовое количество жидкости, прошедшее через БЭСКЖ за
контрольный период времени.
|
|
Исполнения ПРВК в зависимости от типа применяемого
счетчика СКЖ и делителя потока
| Наименование |
Тип счетчика |
Коэффициент
делителя потока |
Диапазон измерения |
| « ОЗНА-ПЛУТОН-1-120» |
СКЖ-60М |
2 |
0-120 |
| « ОЗНА-ПЛУТОН-1-180» |
СКЖ-60М |
3 |
0-180 |
| « ОЗНА-ПЛУТОН-1-240» |
СКЖ-60М |
4 |
0-240 |
| « ОЗНА-ПЛУТОН-2-240» |
СКЖ-120М |
2 |
0-240 |
| « ОЗНА-ПЛУТОН-2-360» |
СКЖ-120М |
3 |
0-360 |
| « ОЗНА-ПЛУТОН-2-480» |
СКЖ-120М |
4 |
0-480 |
| « ОЗНА-ПЛУТОН-3-480» |
СКЖ-120М |
2x2 |
0-480 |
| « ОЗНА-ПЛУТОН-3-720» |
СКЖ-120М |
2x3 |
0-720 |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Максимальный измеряемый расход |
в зависимости от исполнения |
| Максимальное избыточное рабочее давление, МПа |
4,0 |
Диапазон значений газосодержания в рабочих условиях,
м3/т |
0,1-10 |
Диаметр присоединительных
трубопроводов, мм |
50 |
Предел основной относительной погрешности (при поверке на воде), %
по сенсорному и телеканалу
с применением БЭСКЖ
по телеканалу без применения БЭСКЖ |
в соответствии
с паспортом
± 6 |
| Габаритные размеры,мм |
800х1450х2000 |
| Масса, кг |
1000 |
