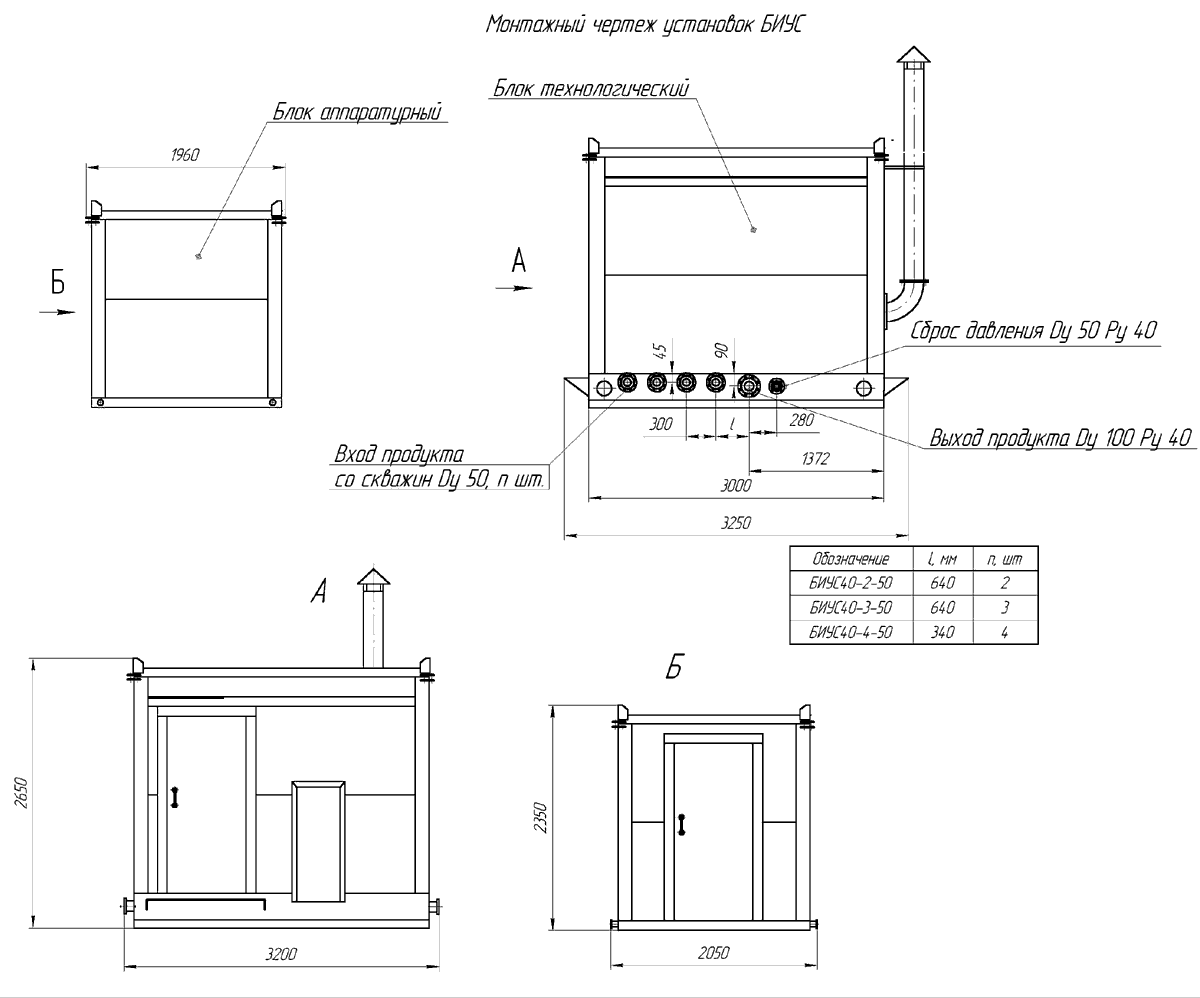

БЛОЧНАЯ АВТОМАТИЗИРОВАННАЯ
ИНДИВИДУАЛЬНАЯ УСТАНОВКА БИУС40-50

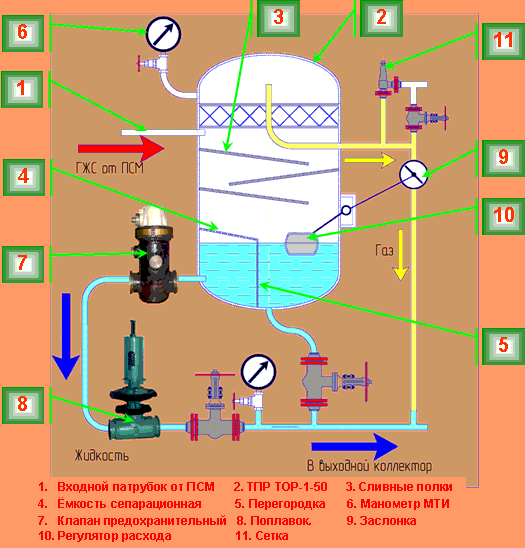

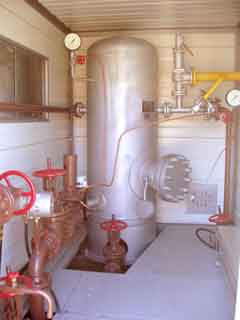

  Продукция скважин по трубопроводу, подключенному к установке, поступает в сепарационную емкость.
  В сепарационной емкости происходит отделение газа от жидкости. Выделившийся газ поступает в общий трубопровод.
Жидкость накапливается в сепараторе, и при определенном уровне, поплавок через систему рычагов перекрывает заслонку на газовой линии, и давление в сепараторе начинает повышаться. При достижении перепада давления между сепаратором и выходным трубопроводом в пределах 0,08 – 0.12 МПа клапан регулятора расхода открывается и жидкость под избыточным давлением выдавливается в общий трубопровод. При перепаде давления в пределах 0,02 – 0,03 МПа клапан регулятора расхода закрывается.
  При работе устройства регулирования расхода в зависимости от уровня жидкости в сепараторе могут наблюдаться следующие положения заслонки и регулятора расхода:
  1) Заслонка и клапан регулятора расхода закрыты. При этом положении уровень жидкости в сепараторе высокий, идет дополнительное накопление жидкости и создание избыточного давления внутри сепаратора.
  2) Заслонка закрыта, а клапан регулятора расхода открыт. При этом положении уровень жидкости в сепараторе также высокий. Жидкость под воздействием избыточного давления внутри сепаратора пропускается через счетчики. Продолжительность истечения жидкости через счетчики зависит от количества поступающей продукции со скважины. При понижении уровня жидкости заслонка начинает открываться и пропускать накопившийся газ в общий коллектор. Вследствие понижения давления газа в сепараторе клапан регулятора расхода закрывается и вновь происходит накопление жидкости
  Накопившаяся в сепарационной емкости жидкость проходит через турбинный счетчик жидкости ТОР, затем направляется в общий трубопровод.
  Устройство регулирования расхода в замерном сепараторе обеспечивает циклическое прохождение жидкости через счетчик ТОР с постоянной скоростью, что позволяет осуществлять измерение в широком диапазоне дебита скважин с малой погрешностью. Счетчик ТОР выдает импульсы, которые регистрируются электромагнитным счетчиком в блоке управления. Счетчик имеет шкалу и механический интегратор, где суммируется результат измерения.
  Время измерения устанавливается на промысле в зависимости от конкретных условий: дебита скважины, способов добычи, состояния разработки месторождения и других условий.
