Автоматизированные групповые замерные установки «СПУТНИК»

Фото

  Установки предназначены для автоматического периодического определения дебитов нефтяных скважин по жидкости и контроля за работой нефтяных скважин.
  Эксплуатационное назначение установок – обеспечение контроля за технологическими режимами работ нефтяных скважин.

  Установки изготавливаются следующих базовых модификаций:
Спутник АМ 40-8-400
Спутник АМ 40-10-400
Спутник АМ 40-14-400
Спутник Б 40-14-500


  Возможно изготовление по индивидуальному заказу на количество подключаемых скважин от 1 до 14.

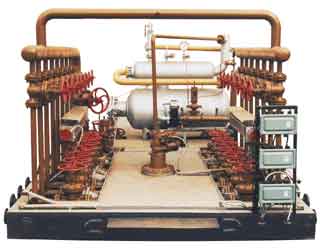

  В технологическом блоке размещены: емкость сепарационная со счетчиком жидкости ТОР, блок гидропривода, переключатель скважин, запорная арматура.

  В аппаратурном блоке установлены: блок управления и индикации, блок питания.

  Метод измерения объемный. Входные патрубки для подключения скважин расположены симметрично по обе стороны.
  Установки "Спутник Б40-14-500" дополнительно снабжены насосом-дозатором и емкостью для химических реагентов. Могут дополнительно при наличии счетчика газа АГАТ-1 или СВГ.М измерять количество отсепарированного газа, при наличии влагомера  определять содержание воды в жидкости, добываемой из скважин.

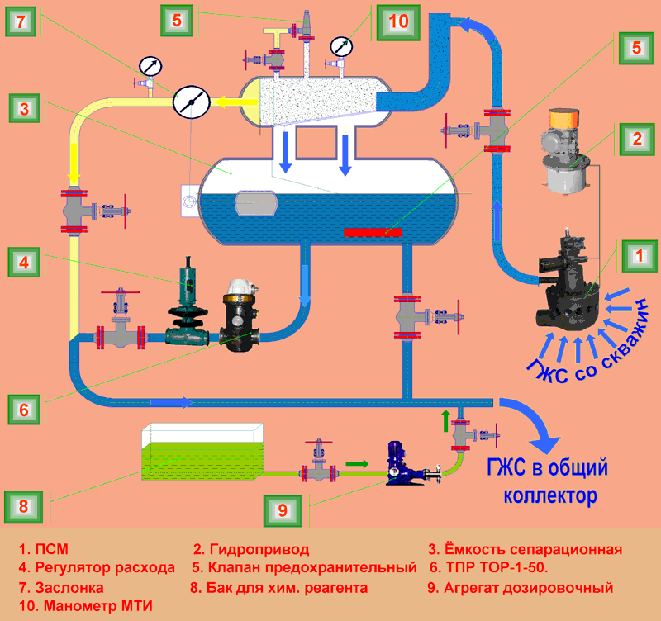

  Продукция скважин по трубопроводам, подключенным к установке, поступает в переключатель скважин ПСМ. При помощи переключателя ПСМ продукция одной из скважин направляется в сепарационную емкость, а продукция остальных скважин направляется в общий трубопровод. В сепарационной емкости происходит отделение газа от жидкости. Выделившийся газ проходит через турбинный преобразователь расхода счетчика «АГАТ» или датчик расхода газа счетчика СВГ.М. Газ, измеренный счетчиком, поступает в общий трубопровод.
  Жидкость накапливается в сепараторе. Поплавок через систему рычагов перекрывает заслонку на газовой линии, и давление в сепараторе начинает повышаться. При достижении перепада давления между сепаратором и выходным трубопроводом в пределах 0,08–0,12МПа клапан регулятора расхода открывается и жидкость под избыточным давлением выдавливается в общий трубопровод. При перепаде давления в пределах 0,02 – 0,03 МПа клапан регулятора расхода закрывается.
  При работе устройства регулирования расхода в зависимости от уровня жидкости в сепараторе могут наблюдаться следующие положения заслонки и регулятора расхода:
  1) Заслонка и клапан регулятора расхода закрыты. При этом положении уровень жидкости в сепараторе высокий, идет дополнительное накопление жидкости и создание избыточного давления внутри сепаратора.
  2) Заслонка закрыта, а клапан регулятора расхода открыт. При этом положении уровень жидкости в сепараторе также высокий. Жидкость под воздействием избыточного давления внутри сепаратора пропускается через счетчики. Продолжительность истечения жидкости через счетчики зависит от количества поступающей продукции со скважины. При понижении уровня жидкости ниже половины диаметра нижней емкости заслонка начинает открываться и пропускать накопившийся газ в общий коллектор. Вследствие понижения давления газа в сепараторе клапан регулятора расхода закрывается и вновь происходит накопление жидкости. Накопившаяся в ниж-ней части сепарационной емкости жидкость проходит через турбинный счетчик жидкости ТОР, затем направляется в общий трубопровод. Устройство регулирования расхода в замерном сепараторе обеспечивает циклическое прохождение жидкости через счетчик ТОР с постоянной скоростью, что позволяет осуществлять измерение в широком диапазоне дебита скважин с малой погрешностью.
  Управление переключателем скважин осуществляется БУИ (блоком управления и индикации) по установленной программе или по системе телемеханики.
  Время измерения устанавливается на промысле в зависимости от конкретных условий: дебита скважин, способов добычи, состояния разработки месторождения и других условий.
  В установке предусмотрена возможность контроля работы скважин по отсутствию (за определенное время) сигналов от счетчика ТОР.
  В технологическом блоке имеется освещение, обогреватели, естественная вентиляция.



     АМ40-8-400 АМ40-10-400 АМ40-14-400 Б40-14-400
Количество подключаемых скважин 8 10 14 14
Пропускная способность, м3/сут. 1-400 1-400 1-400 1-400
Рабочее давление, МПа 4,0 4,0 4,0 4,0
Газосодержание нефти при обводненности до 5%, нм3/т 60 60 60 60
Кинематическая вязкость нефти, м2/с до 120×10-6 до 120×10-6 до 120×10-6 до 120×10-6
Обводненность, %, в пределах от 0 до 98 от 0 до 98 от 0 до 98 от 0 до 98
Содержание парафина, объемное, % до 7 до 7 до 7 до 7
Содержание сероводорода, объемное.% до 2 до 2 до 2 до 2
Погрешность измерения, % 2,5 2,5 2,5 2,5
Потребляемая мощность, кВА, до 10 до10 до10 до10
Габаритные размеры, мм
технологического блока


535×3200×2650


5850×3200×2650

6350×3200×2650

6350×3200×2650
аппаратурного блока 1960×1730×2350 1960×1730×2350 1960×1730×2350 1960×1730×2350

Масса, кг, не более
технологического блока
аппаратурного блока



5970
1020



6455
1020



7900
1020



7900
1020



СЕРТИФИКАТЫ КАЧЕСТВА

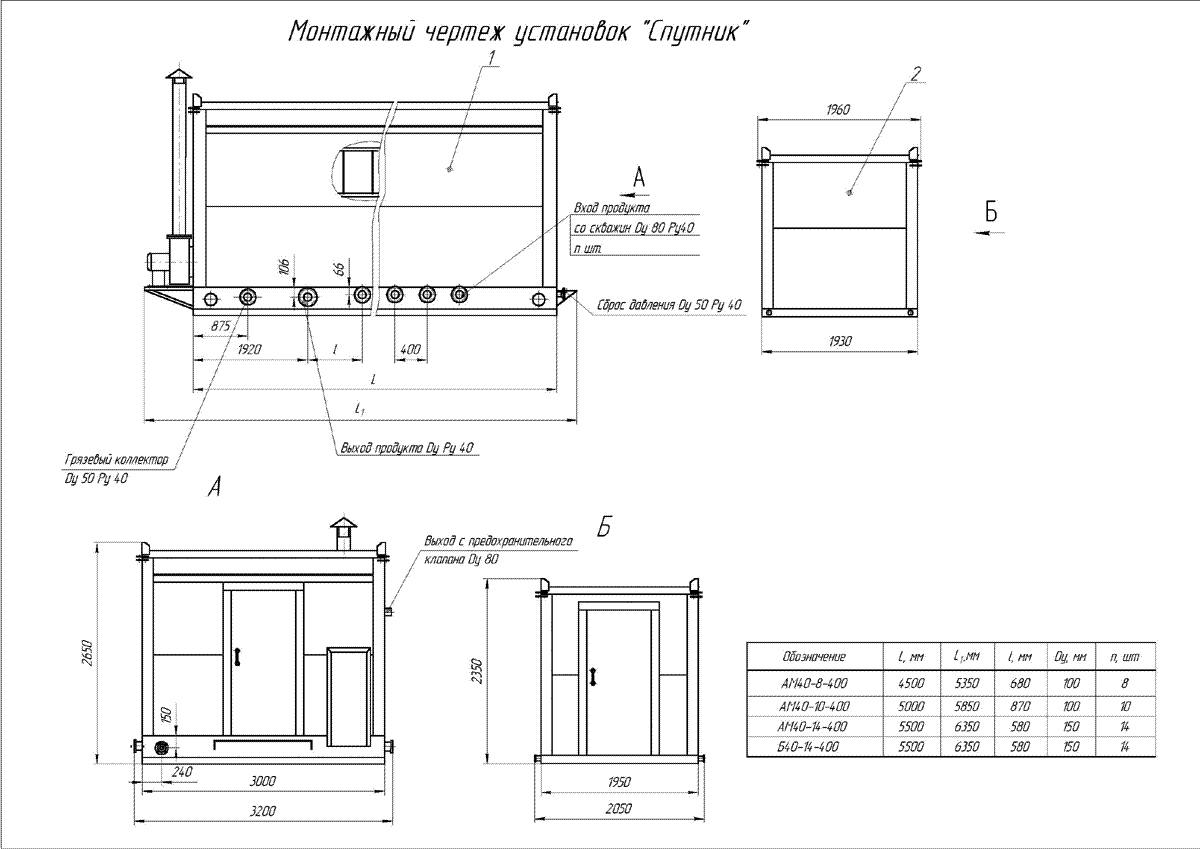

Строительные размеры
