 РЕМОНТНЫЙ
КОМПЛЕКТ К БУРОВОМУ НАСОСУ УНБ-600
|
|
 |
Изготавливается для нужд нефтяной промышленности как запасные части к
буровому насосу.

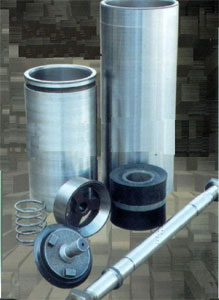

В ремонтный комплект входят:
• втулка
• клапан
• поршень
• шток
Работают в глинистом растворе на водной основе с плотностью до 2000 кг/м3
температурой от 0 до 80 С, с примесью нефти по объему не более 20%, с
содержанием включений микротвердостью свыше 1200 МПа до 3% по объему. |
|
|
ВТУЛКА
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Внутренний диаметр, мм |
170 |
| Наружный диаметр, мм |
230 |
| Длина, мм |
590 |
| Масса, кг |
87 |
| Шероховатость зеркальной поверхности Rа, мкм, не более |
0,4 |
| Твердость зеркальной поверхности НRСэ |
от 59 до 64 |
| Глубина упрочненного слоя, мм, не менее |
2 |
| Предельная несоосность внутренней и наружной посадочных
цилиндрических поверхностей, мм, не более |
0,2 |
| Предельное биение торцов цилиндровой втулки относительно оси, мм,
не более |
0,2 |
|
ПОРШЕНЬ
| |
Поршень представляет собой стальной сердечник с обрезиненной
поверхностью. Создает перепад давления при работе в среде промывочной
жидкости. |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Наружный диаметр, мм |
от 130 до 200 |
| Длина, мм |
140 |
| Масса, кг |
от 5,7 до 17,6 |
| Материал сталь |
45 |
|
КЛАПАН
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Диаметр, мм |
198,5 |
| Высота, мм |
205 |
| Масса, кг |
13,6 |
Диаметр проходного отверстия насоса, мм,
не более |
152 |
| Твердость поверхностей контакта и глубина упрочненного слоя тарели
после цементации на глубину 1,0-2,0 (НRCэ) |
53...63 |
Твердость седла при объемной закалке (НRCэ) 46...55
Шероховатость наружной конической поверхности посадочного пояска тарели
и седла клапана, Rа, мкм, не более |
0,8 |
Ударная вязкость упрочненного слоя тарели,
кDж/м2, не менее |
6 |
| Предельный зазор между тарелью и седлом на конусной поверхности
контакта, мм, не более |
0,3 |
| Предельное давление на выходе насоса, МПа |
25 |
|

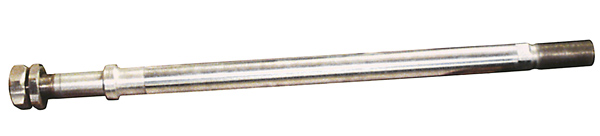

ШТОК ПОРШНЯ
 |
Шток поршня представляет собой стальной стержень с двумя гайками для
крепления поршня. Наружная поверхность штока имеет антикоррозионное
износостойкое покрытие, нанесенное методом оксикарбонитрирования.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Габаритные размеры, мм
диаметр
длина |
70
1345 |
| Масса, кг |
40 |
| Материал |
Сталь40ХН ОСТ 4543-71 |
| Оксикарбонитрирование |
Поверхностная твердость до 55НRСэ
Глубина слоя до 0.5мм |
|
