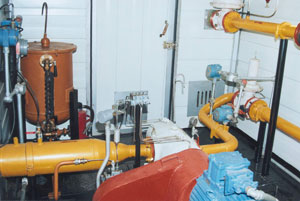

УСТАНОВКА УЛАВЛИВАНИЯ ЛЁГКИХ ФРАКЦИЙ УГЛЕВОДОРОДОВ
|
|
 |
Установка (УУЛФ)
предназначена для отбора, компримирования паров лёгких фракций углеводородов,
выделившихся из газового пространства резервуаров и поддержания в них
оптимального давления.
Установка состоит из блока технологического и блока управления
В зависимости от производительности устанавливаемого компрессора установка имеет
7 исполнений.
Областью применения УУЛФ являются предприятия, занимающиеся подготовкой,
переработкой, хранением и перекачкой нефти и нефтепродуктов.
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Параметры питания электрических цепей: род тока
напряжение,В
допустимое отклонение напряжения,%
частота переменного тока, Гц
потребляемая мощность, кВА, не более |
переменный
380/220
от –15 до +10
50+1
10 |
Характеристика окружающего воздуха:
интервал температур,оС
средняя температура наиболее холодной
пятидневки,о С, не ниже
относительная влажность воздуха при
температуре 20 оС,% |
–50 до +45
- 40
80 |
Характеристика рабочей среды:
температура,оС, в пределах, на приёме
на выкиде
содержание сернистых соединений в массовой до-ле,%, не более
содержание сероводорода, объёмное, % |
от 10 до 42
до 95
3
до 2 |
Исполнение приборов, устройств и электрооборудования
технологического блока |
взрывозащищённое |
| блок управления |
обыкновенное |
|
|

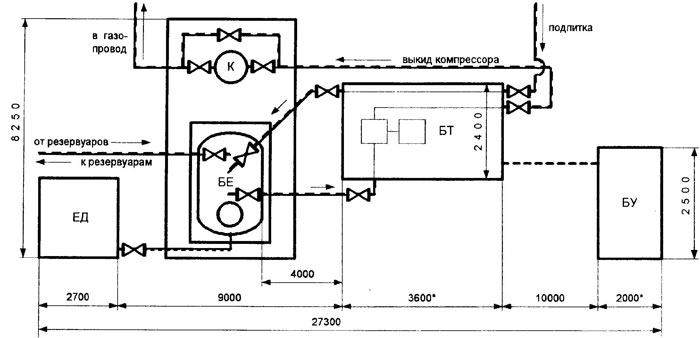

СХЕМА ОБВЯЗКИ УСТАНОВКИ УЛФ
| БТ - блок технологический |
| БУ - блок управления |
| ЕД - емкость дренажная |
| К - конденсатосборник |
| БЕ - буферная емкость |
|
|
ПРИНЦИП РАБОТЫ
При проведении технологических операций из нефти или
нефтепродуктов выделяются лёгкие фракции, которые поступают в газовое
пространство резервуаров и перераспределяются между ними по трубопроводам
газоуравнительной системы.
При достижении давления в газовом пространстве резервуаров 70-100 мм водяного
столба включается компрессор УУЛФ, который откачивает лёгкие фракции по
выкидному трубопроводу потребителю.
Если давление в системе продолжает возрастать - компрессор переходит на
откачку при повышенных оборотах, увеличивая производительность. Если давление в
системе снижается - компрессор переходит на откачку на пониженных оборотах,
снижая производительность.
При снижении давления на приёме до минимальной запрограммированной
величины, обеспечивающей во всех резервуарах, подключённых к системе УУЛФ
избыточное давление 5-10 мм вод.ст., компрессор останавливается.
Если давление в дальнейшем будет снижаться, что имеет место при понижении
уровней в резервуарах, открывается подпиточный клапан, соединяющий приёмный и
выкидной трубопроводы УУЛФ, углеводороды обратным ходом из выкидного
трубопровода поступают через подпиточный трубопровод по уравнительной системе в
резервуары, тем самым препятствуют образованию в них вакуума и обеспечивает
под-держание в газовом пространстве давления на заданном минимальном уровне.
В последующем при повышении давления в газовом пространстве резервуаров
до заданной величины вновь включается компрессор.
Запуск и остановка двигается компрессора, изменение скоростей и
соответственно производительности компрессора, открытие и закрытие клапанов
осуществляется автоматически в зависимости от изменения давления на приёме
компрессора по программе, находящейся в специальном устройстве РIС блока
управления.
Помещения установки теплоизолированы и имеют систему обогрева,
контролируемую датчиком температуры в помещении. Работа системы обогрева
осуществляется в автоматическом режиме. Включение электрообогревателя происходит
при температуре +2 оС отключение при +15оС.
|
