СТАНЦИЯ ПЕННОГО
ПОЖАРОТУШЕНИЯ
|
 |
Станция пенного пожаротушения предназначена для автоматической защиты зданий и
сооружений согласно НПБ110-99
Функциональное назначение станции:
- перекачка воды,
- дозирование и смешивание раствора пенообразователя
- автоматическая или ручная подачи раствора пены к очагу возгорания
Станция состоит из блоков:
- насосная станция пожаротушения
- блок дозирования и смешения пенного раствора
- блок автоматических клапанов |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Производительность по воде, м3/ч |
300 |
| Напор по воде, м |
80 |
| Пропорционер для 6% AFFF |
|
| Q, л/мин |
810,6 |
| P, МПа |
0,61 |
| *– данные параметры даны в качестве
примера, конкретные характеристики определяются по
требованиям заказчика. |
|
Режим работы насосных блоков – ручное и автоматическое управление по
возникновению пожара.
Блоки предназначены для работы при температуре окружающего воздуха от минус 45С
до плюс 40С. Температура внутри помещений не менее плюс 5С в зимнее время |

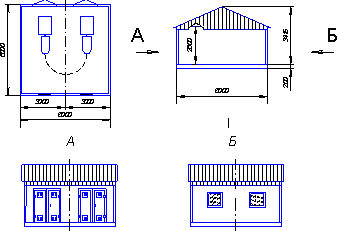

ПРОТИВОПОЖАРНАЯ НАСОСНАЯ СТАНЦИЯ
|
|
Противопожарная насосная станция ПНС
предназначена для перекачивания воды с температурой до 358оК (85оС). Работа
станция основана на заборе воды из резервуаров противопожарного запаса воды
рабочим насосом и подачи воды в кольцевой противопожарный трубопровод, к
которому подсоединены различные объекты.
Станция включает в свой состав:
• Два насосных блока с насосными агрегатами, объединенные в единый машинный зал
(один насосный агрегат рабочий, второй – резервный);
• Трубопроводы всасывающие, нагнетательные , дренажные;
• Запорную арматуру;
• Направляющую для ручной тали грузоподъемностью 1т;
• Систему отопления;
• Приборы контроля и автоматизации;
• Укрытие.
Для слива утечек предусмотрена система дренажа,
а также сбор и удаление воды после пролива или мытья полов.
Ручная таль грузоподъемностью 1т монтируется над осями насосных агрегатов с
последующим загибом по радиусу, образуя полукруг со стыком на границе между
блоками. Такая конструкция позволяет обслуживать одной ручной талью два насосных
агрегата.
|
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Насос |
ЦНС105-98 |
| Электродвигатель |
4АМ225М2 |
| Рабочее давление, МПа(кгс/см2) |
1,0 (10,0) |
| Пробное давление воды, МПа(кгс/см2) |
1,25 (12,5) |
| Максимальная рабочая температура среды,оС |
+85 |
| Минимальная рабочая температура среды,оС |
+5 |
| Категория помещения |
Д |
|
Климатическое исполнение УХЛ категория размещения 1 по
ГОСТ 15150-69 |
| Рабочая среда |
вода |
| Масса,кг |
11000 |
|
|
Тип насоса и электродвигателя могут изменяться по желанию
заказчика. |
|
|
